搭載錫球

MK-BP系列是從助熔劑印刷到搭載錫球都能以高速、準確地自動處理的錫球植球機。

裝備元件(印刷機側)

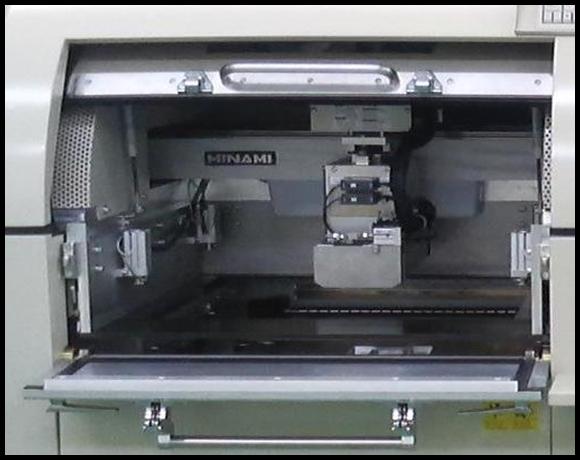

1.加壓方式版離元件

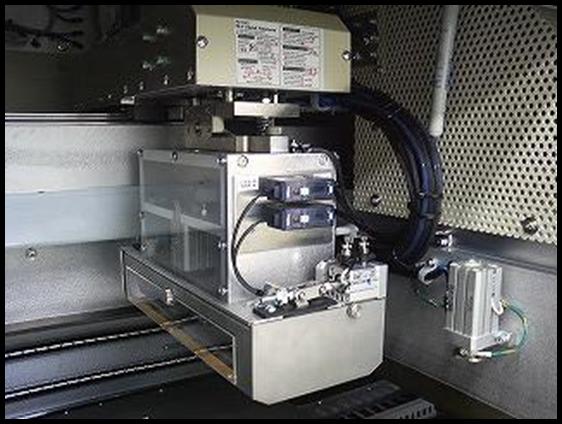

2.旋轉式刮刀

裝備元件(錫球搭載側)

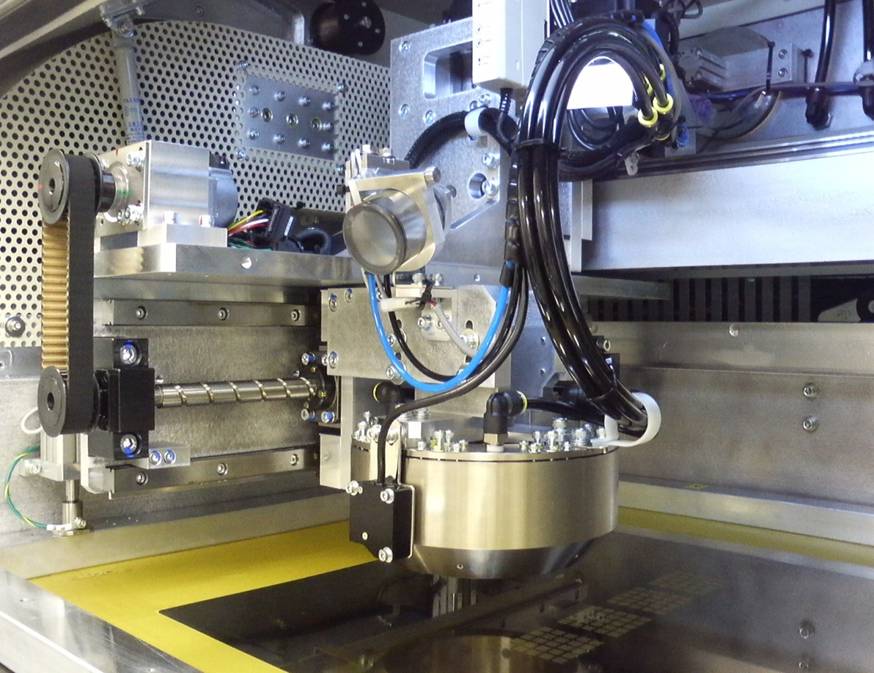

3.圓形XY驅動式錫球搭載Head


4.利用單張(1張)鋼板來做錫球轉移搭載

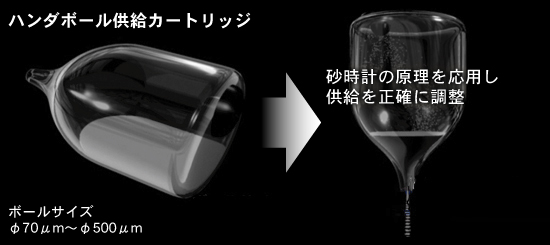

球瓶為MINAMI獨自開發樹脂不易破裂的特殊玻璃,應用沙漏的原理,可以正確調整錫球的供給量。

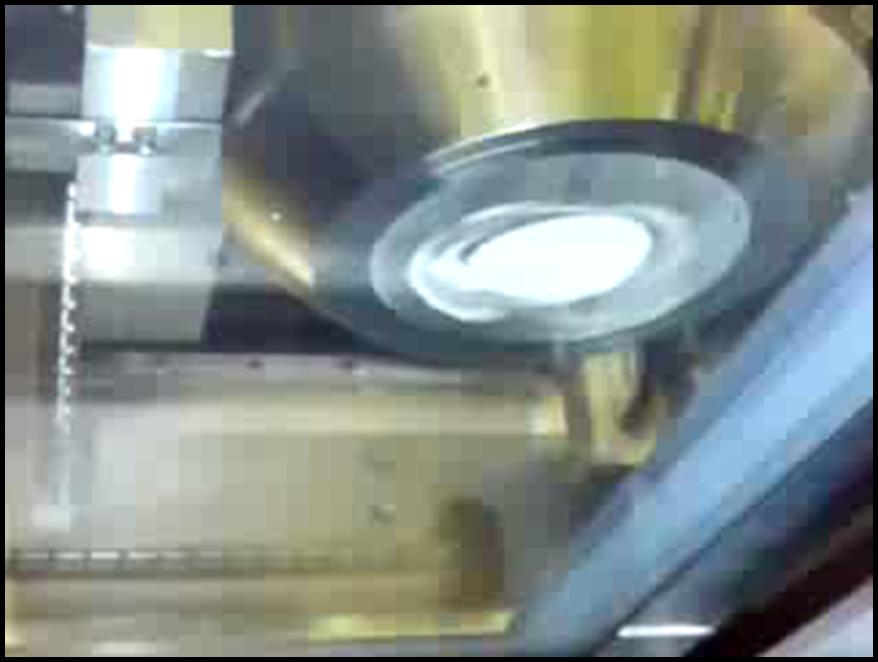

實際錫球的移動狀態 ~實現高精度錫球搭載~
  • 採用新型錫球搭載Head,可以在不施加物理力的情况下將鋼板上的錫球集中到Head的中央部,並透過高速且順旋轉的錫球搭載,大幅改善了植球精度和生產效率。
  • 鋼板上移動的錫球全部向同一方向移動,因此對錫球自身的傷害也可以最小限度的減輕。
(點擊視頻頁面開始播放影像)
     請點選相關技術影片

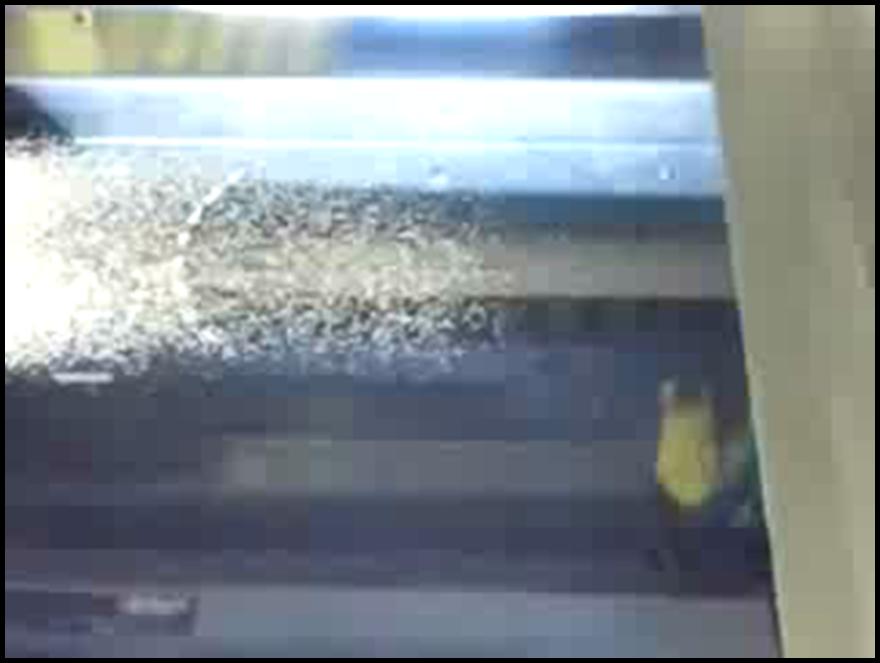

移動中的錫球吸入效果 ~透過精密的移動實現高精度錫球搭載~
(點擊視頻頁面開始播放影像)
     請點選相關技術影片

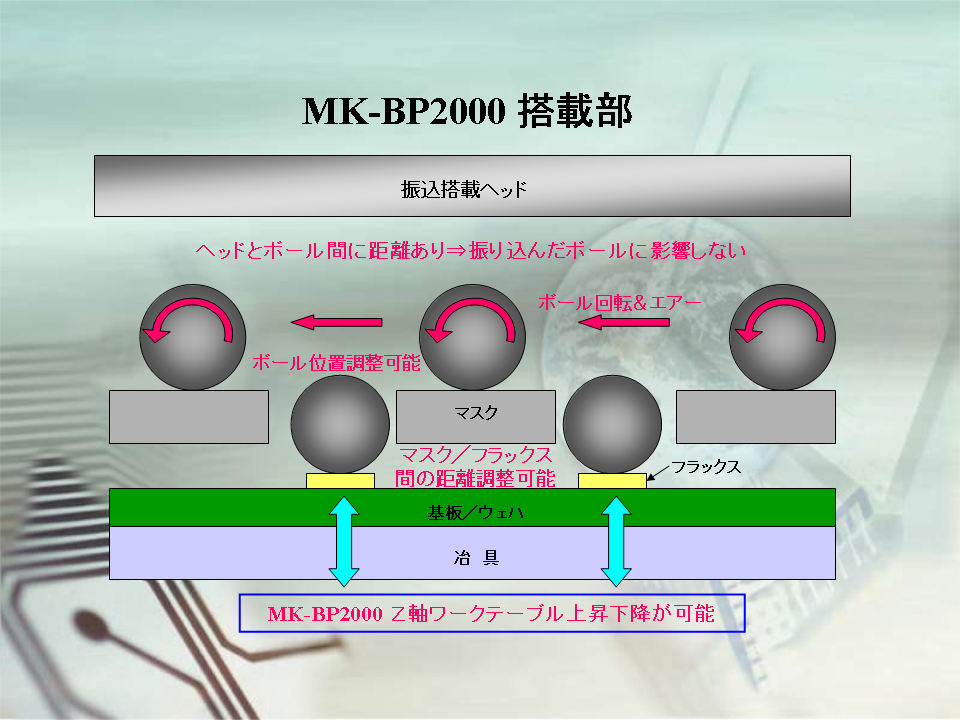

MK-BP2000 搭載部
  • 透過噴出空氣的構造,提高錫球和助焊劑的攔截力。
  • 錫球置於鋼板的表面上方,可以大大降低發生雙球的風險。
(點擊視頻頁面開始播放影像)
