- 使用 Dicing line 的封裝多層化
使用 Dicing line 的封裝多層化

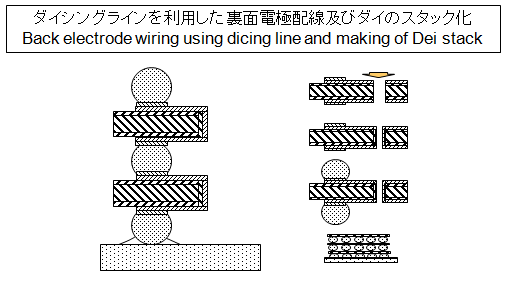

- 背面電極的多層結合→以相同尺寸實現大容量化及高速化
-

- 特許2005-123569(公開日平成17年5月19日)
- US Patent NO 7,141,453 B2(Nov 28, 2006)

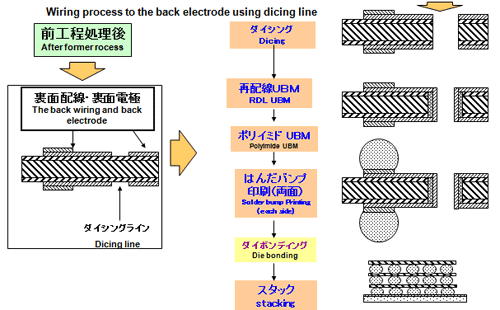

- 利用Dicing line 對背面電極的接線工藝製成
