陶瓷型interposer 等印刷錫膏時，到現在為止只有透過點膠機或一張一張地來做印刷。這是因為即使根據JEDEC託盤統一來做印刷，由於基板外形的偏差，鋼板也會產生位置偏差。因此，MIANMI開發了多工補正定位機構，並解决上述問題。

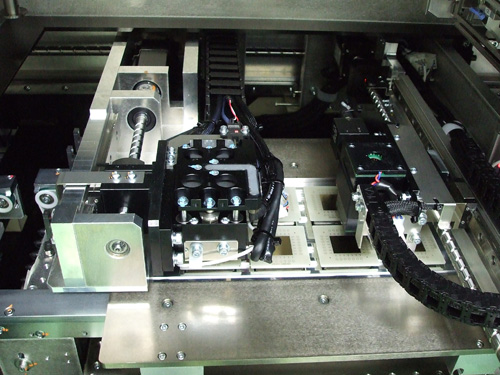

工件定位Manipulator Manipulator 位置安裝於輸送帶上及鋼板下作為獨立機構來運行。Manipulator （工件側）具有吸附功能，從印刷區中的平台來進行修正X、Y、θ。然後將工件於台面進行真空，並一次性進行高精度（同時多張）的印刷。
多片式搬運定位機構 根據客戶希望同時印刷的片數，可以直接使用JEDEC託盤或客人指定的託盤，來進行高效地進行搬運、視覺校正、定位、列印。

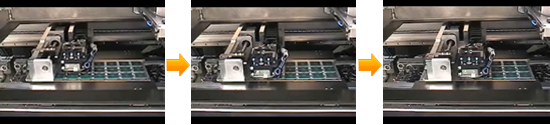

多工對準機構動作推移
卡夾式清潔機構 由於採用卡夾式清潔機構，大幅簡化了棉布型或粘結型共用化以及的拆卸及安裝。
詳情請參照MK-8888SV（多工對位）的動畫（點擊播放）
