MINAMI有限公司

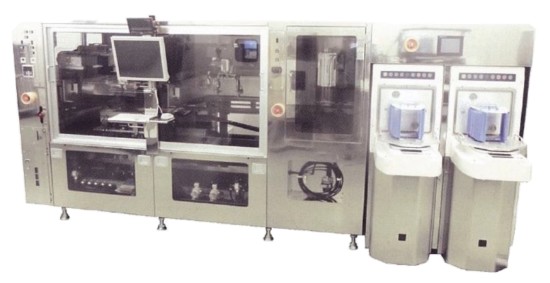

MK-BP2000

高精度通用型錫球植球機

請點選相關技術影片

設備概要

  • 適用在最大為12英寸晶圓或300x300 mm的基板上進行錫球植球作業。
  • 每個主驅動單元均由伺服電機控制,以提供高性能,高精度錫球植球。
  • 錫球植球頭利用旋風分離法穩定地完成植球作業和供應錫球,不會讓錫球壓傷或變形。
  • 由於可以控制印刷品和鋼板之間的距離,因此不會弄髒鋼板以達到連續作業。
  • 無縫式植球方式排除混合不同尺寸錫球的風險。
  • 點擊下方的影像可以看到視頻。

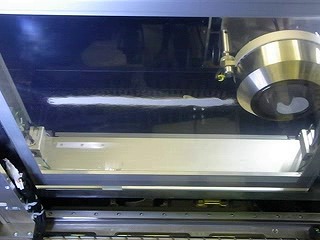

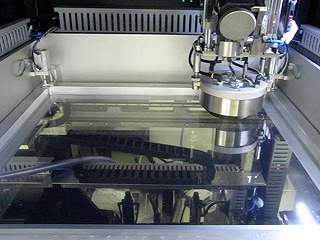

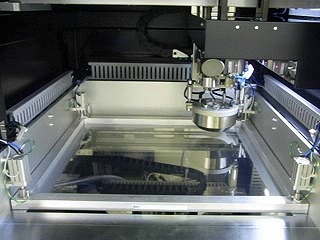

植球頭吸取鋼板上部鋼板上部2
請點選相關技術影片

請點選相關技術影片

請點選相關技術影片

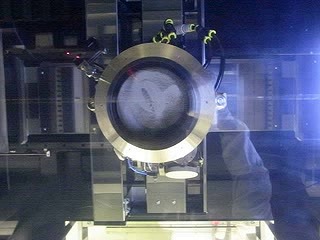

鋼板下方整體動作
請點選相關技術影片

請點選相關技術影片

印刷機側 錫球搭載機側
機械重複性對位精度 ±15μm
鋼板尺寸 (X)750mm×(Y)750mm×(T)25~40mm (X)750mm×(Y)750mm×(T)25~40mm
適用材料 Wafer 12inch(Max)
PCB300x300mm(Max)
厚度0.4~2.5mm
※其餘的尺寸需討論
Wafer 12inch(Max)
PCB300x300mm(Max)
厚度0.4~2.5mm
>※其餘的尺寸需討論
植球規格 1. 最小60~80um
2. 最小間距120um
Tact time(使用敝司測試機板 包含搬入及搬出) 約10sec. 約30sec.
1. 基板尺寸:245mm×197mm
2. 搭載錫球數:116,000
3. SR開口:70~100um
4. 間距:150um
5. 錫球大小:85um
設備外型・重量 (D)1255mm×(W)2320mm×(H)1280mm 約1200Kg
使用電源 單相200V~240V
頻率50/60Hz
選配規格
  • 自動印壓Unit
  • 伺服印壓Unit
  • 選轉式刮刀Unit
  • 選轉式刮刀Unit 搭載Load cell
  • 黏著式清潔Unit
  • 上方清潔Unit
  • 清潔溶劑餘量偵測感應器
  • 空調系統後處理
  • 空調系統後處理
  • UPS
  • FOUP Openr
  • 材料搬送機構
  • 材料定位機構
