二段階膜厚印刷

在超小型元件和過往元件的混載基板上實現封裝焊錫的科技。

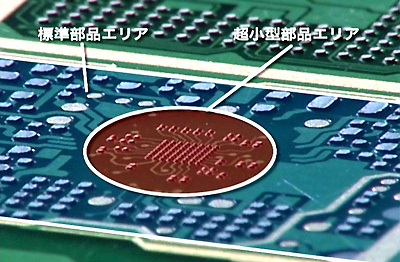

搭載超小型元件的區域和搭載標準元件的區域的混載基板

在這個混載基板上印刷焊錫的時候,過往的鋼板印刷科技有很多不良問題。

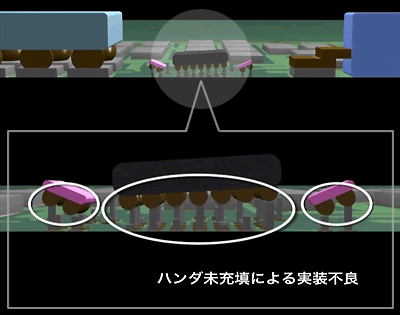

鋼板厚150μm印刷的問題點

為了對應鋼板的厚度,超小型元件區域的開口部變小,焊錫的填充變為不足。

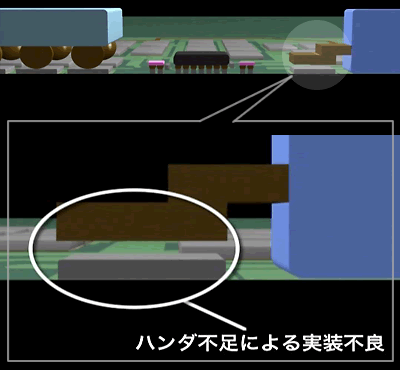

鋼板厚70μm印刷的問題點

在標準元件區域較會發生焊接不足導致的封裝不良。

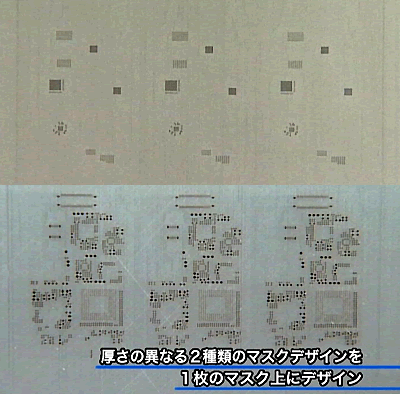

兩種不同厚度的鋼板設計

在同一張鋼板上來做設計超小型元件區域用和標準元件區域用的鋼板。

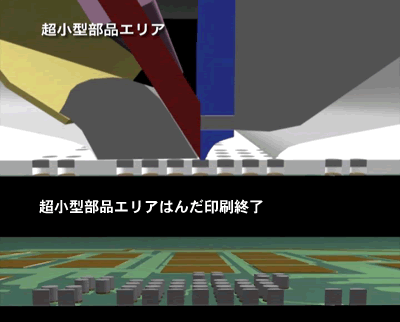

超小型元件區域焊錫印刷【鋼板厚度70μm】
標準元件區鋼板

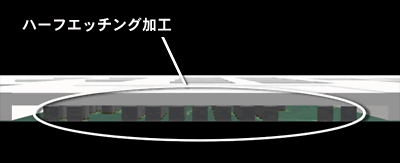

特殊鋼板的超小型元件區域是半蝕刻的,填充後的焊錫不會有損壞問題。

混載標準元件區域的焊錫印刷完成【鋼板厚度150μm】

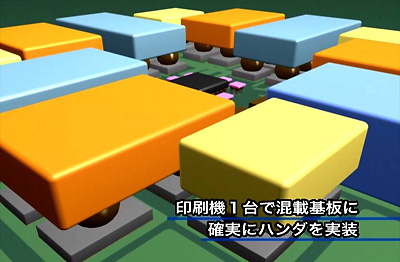

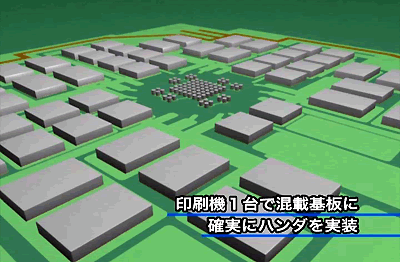

部品封裝示意圖
詳情請參照MK-8888SV(LL)的動畫(點擊播放)
請點選相關技術影片
