壓力(加壓印刷)系統

這是MINAMI獨自開發在焊錫膏印刷基板上的新技術。
在完全密封腔體內使安全氣囊膨脹。
加壓印刷有以下效果。

■提高 Paste 和工件之間的焊接(粘貼)性

  • 在版離開始前施加加壓,提高粘貼、工件之間的抗壓性。
  • 長寬比相對高出許多,即使在開口內部難以進入 Paste 的圖騰下也可以進行良好的印刷(分離版)。

■擠壓 Paste 的效果

■Paste 設計的簡易化
不僅僅是以前印刷用的 Paste 的非Bingham 流體,也廣泛應用於硬脂流體等低粘度流體。

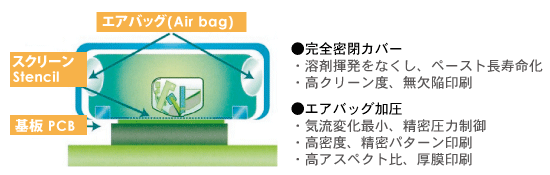

加壓式版離系統的結構
詳細內容請參照壓力(加壓印刷)系統的動畫(點擊後播放)

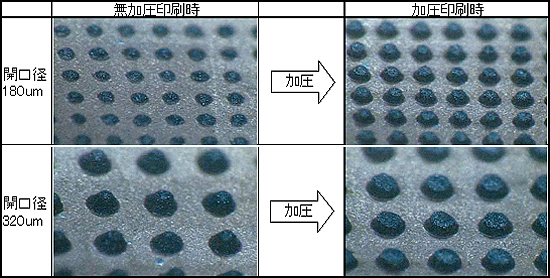

印刷形狀比較(鋼板厚度:150um)

無加壓時,即使是幾乎沒有轉印到工件上的 Paste,或是難以取得印刷均勻性的工件,也可以透過加壓來提高印刷穩定性。
