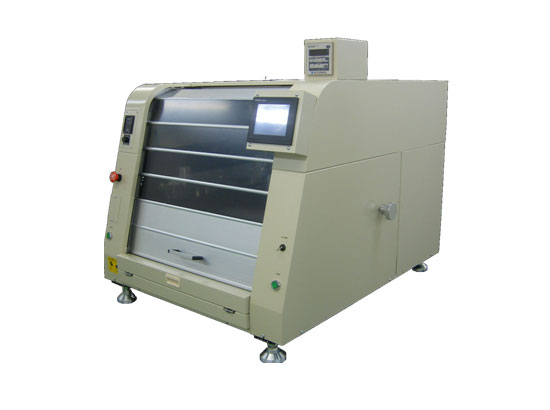

MK-MINI
精密半自動印刷機
製品概要
- 簡易位置決め機構により多品種少量から量産品への対応が可能です。
- スキージ駆動部はACインダクションモータとベルトを採用し、10〜90mm/secの速度可変ができます。
- フローティングスキージにより、より均一なハンダ量を確保し、良好な印刷ができます。
- 印刷テーブル部はACサーボモータの採用により、基板の厚み・クリアランス・版離れ距離・速度を設定することができます。
- 高品質で低価格。
- 多彩なモデルを選ぶことができます。
- MINI-Ⅰ：スキージ前後駆動印刷モデル
- MINI-Ⅱ：スキージ左右駆動印刷モデル
| スクリーン枠寸法 | (X)550×(Y)650mm センター基準 |
|---|---|
| 対象ワーク寸法 | 最小(X)50×(Y)50mm 最大(X)330×(Y)250mm |
| ワーク固定方法 | 真空吸着方式（テーブル寸法：400×320mm） |
| メタルマスク固定方法 | シリンダークランプ（調整範囲：X,Y方向±5mm以下 θ方向±1.5°） |
| 使用電源（消費電力） | 単相 200V〜240V 周波数 50/60Hz |
| 使用エアー（消費量） | 0.49Mpa以上（約40NL/min） |
| 機械寸法 | (D)1100×(W)910×(H)749mm（シグナルライト除く） |
| 機械重量 | 350kg |
