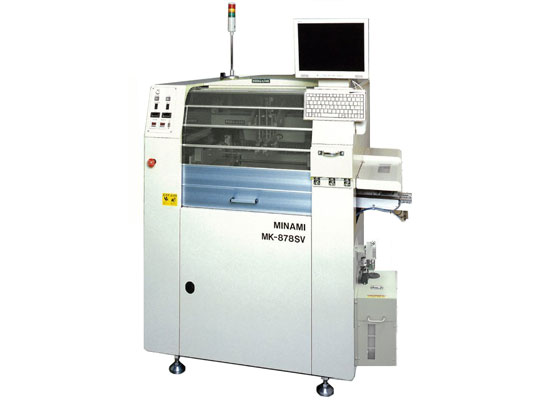

MK-878SV
視覚認識装置付全自動高速スクリーン印刷機
カスタマイズ対応汎用機
製品概要
- カスタマイズにより様々なユーザーのニーズに対応可能です。
- 高い繰り返し位置合わせ精度を実現しています。
- ロータリースキージ搭載時、8軸のサーボ・モーターを搭載し、高精度が必要な基幹動作の安定性を確保しました。また、各動作の連係をより緻密に構成する動作ソフトによって、基本サイクルタイムを8秒台(M Type)にまで短縮しました。
- シンプルな構造、シンプルな操作によりオペレータの熟練が不要です。
- 基板搬送方向、ライン構成基準(固定側コンベア)、製版基準は、それぞれ無償選択肢を用意しており、ユーザーの設備計画や既存スクリーンに柔軟に対応します。全てのマウンタとの連結・稼動が可能です。
- 操作画面は日本語・英語・中国語など複数言語に対応しています。
- ロータリースキージ(オプション)を使用することにより、ハンダの劣化及び消費量を抑えることができます。高品質な製品ができるとともに、コスト削減にも貢献いたします。
- LLとLLLは特注機として問い合わせ願います。
| タイプ | M | L |
|---|---|---|
| スクリーン枠寸法 |
(X)600×(Y)550mm (X)650×(Y)550mm |
(X)750×(Y)650mm (X)29'×(Y)29' |
| 対象基板寸法 |
最小(X)50×(Y)50mm 最大(X)330×(Y)250mm |
最小(X)50×(Y)50mm 最大(X)460×(Y)360mm |
| 外形寸法 | (D)1235×(W)1570×(H)1497mm | (D)1045×(W)1710×(H)1520mm |
| 重量 | 700ｋg | 760ｋg |
| 繰り返し位置合わせ精度 | ±15μm | |
| 使用電源 | 単相 200V～240V 周波数 50/60Hz |
|
| 画像処理方法 | 多値化パターンマッチング | |
| 基本サイクルタイム | 8秒台(但しスキージー移動時間版離れ時間を除く) | 11秒台(但しスキージー移動時間版離れ時間を除く) |
| 基板固定方法 | ユニバーサルブロック(磁石固定)による基板吸着及び外形Yクランプの併用 | |
| オプション | ロータリースキージユニット サーボ印圧システム 自動印圧システム コンベアカバー コンベア幅自動調整システム セラミック基板対応コンベア ユニバーサルテーブル 加圧式版抜けシステム 品種専用バックアップ治具 各種スクリーン枠対応アダプタ&スキージ 粘着テープ式クリーニングユニット 基板サポートピン治具 温度、湿度調整器後付け(エアコン) |
|
