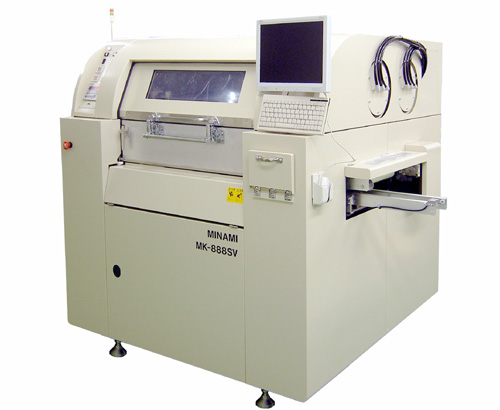

MK-888SV(LL)

全自動高速配置視覺認識裝置的網板印刷機
對應大型基板・二段膜厚的全規格印刷機

產品概要

  • MK-888SV可對應大型基板和大型網板
  • 採用二段膜厚機能的印刷,可針對超小型部品和標準部品同在相同基板的印刷
  • 全世界最高水準的印刷定位重複精度(±0.015mm以下、使用圖像認識)可對應BGA錫球Φ0.2mm、QFP0.3mm間距,以及精緻的圖案。
  • 簡單的構造、簡單的操作,不需熟練的操作工。
  • 用戶可根據生產線的設計,可無償選擇基板的流嚮、軌道固定邊,網板圖案的基準,可針對用戶的網板設計狀態,併可與全類型貼片機連接生產。
  • 操作係統軟件採用廣汎使用的 Windows XP係統,可選擇使用 (中文·日語·英語)語言。
  • 採用鏇轉式颳刀可防止錫膏的劣化和減少錫膏的損失量,能提高產品的質量和降低成本。
類型 LL
網板呎吋 (X)750×(Y)750mm(T)25~40mm
基板呎吋

(標準印刷時)
最小 (X)100×(Y)100mm(T)0.4~2.5mm
最大 (X)540×(Y)500mm

(2段階膜厚印刷時)
最小 (X)100×(Y)100mm(T)0.4~2.5mm
最大 (X)330×(Y)200mm

外形呎吋 (D)1430×(W)2080×(H)1572mm
重量 950kg
印刷定位重複精度 ±0.015mm以下
使用電源 AC200V 2KVA 50/60Hz
圖像處理方法 多值化圖像定位
基板固定方法 可採用磁性頂針式頂塊,或加上真空吸著,或Y夾板的併用。
標準裝置 加壓脫網裝置
鏇轉式颳刀裝置
C/V自動軌道調節裝置
伺服控製清潔裝置
對應陶瓷基板的軌道
選項 線性標度
專用生產基板的真空治具
