陶瓷型interposer 等印刷锡膏时，到现在为止只有透过点胶机或一张一张地来做印刷。这是因为即使根据JEDEC托盘统一来做印刷，由於基板外形的偏差，钢板也会产生位置偏差。因此，MIANMI开发了多工补正定位机构，并解决上述问题。

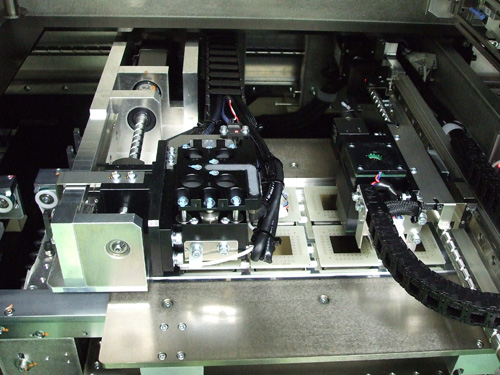

工件定位Manipulator Manipulator 位置安装於输送带上及钢板下作为独立机构来运行。Manipulator （工件侧）具有吸附功能，从印刷区中的平台来进行修正X、Y、θ。然后将工件於台面进行真空，并一次性进行高精度（同时多张）的印刷。
多片式搬运定位机构 根据客户希望同时印刷的片数，可以直接使用JEDEC托盘或客人指定的托盘，来进行高效地进行搬运、视觉校正、定位、列印。

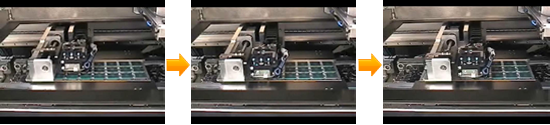

多工对准机构动作推移
卡夹式清洁机构 由於采用卡夹式清洁机构，大幅简化了棉布型或粘结型共用化以及的拆卸及安装。
详情请参照MK-8888SV（多工对位）的动画（点击播放）
