インターポーザーの複数枚同時印刷【特許技術】

セラミックタイプのインターポーザーなどにハンダを印刷する際、これまではディスペンサーによるハンダ供給か一枚一枚印刷するしか方法がありませんでした。これは、JEDECトレイによって一括して印刷しようとしても基板外形のばらつきによってマスクに対し位置ズレが生じてしまうためです。 そこでミナミでは多数枚搬送位置決め機構、マルチアライメントを開発し上記の問題を解決しました。

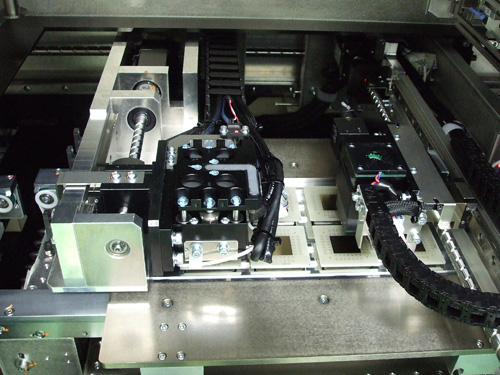

ワーク位置決めマニピュレーター 搬送コンベア上スクリーンマスク下に位置するマニピュレーターが独立ユニットとして稼動します。マニピュレーター（ワーク側）には吸着機能がついており、ワークを印刷テーブルよりピックアップし、X・Y・θを補正します。その後テーブル側にて、各ワークをバキューム固定をし高精度一括(多数枚同時)印刷を行います。
多数枚搬送位置決め機構 同時印刷希望枚数に合わせてJEDECトレイ又はお客様ご指定トレイをそのまま使用することが可能です。結果として、搬送・ビジョン補正・位置決め・印刷を効率よく行うことが可能になりました。

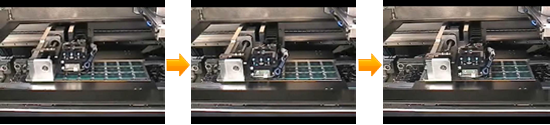

マルチアライメント機構動作推移
カートリッジ型脱着式クリーニングユニット クリーニングユニットをカートリッジタイプにしたことにより、コットンタイプと粘着タイプの共用化及び取付け・取外しが大幅に簡素化されました。
詳しくはMK-888SV(マルチアライメント)の動画を参照して下さい（クリックすると再生します）
