MK-BP5000
高性能錫球搭載機
特徵
- 新式搬送系統
Dual Table搬送來實現品質安定化及高生産性
20秒 / 枚 ※PCB type Dual 搬送時的最佳條件
PCB type Dual 時的各工程對應1個鋼板（助焊濟印刷鋼板・植球鋼板各1枚）
- 獨家技術（搭載 旋轉式刮刀 / 旋風式植球頭）
- 錫球對應尺寸：φ60um ～φ600um ※其他尺寸另外討論
- 錫球自動供給＆助焊濟自動供給
| 適用材料 | |
|---|---|
| 鋼板適用尺寸 (X)ｘ(Y) |
① 750mmｘ750mm ② 736mmｘ736mm |
| 基板尺寸 (X)ｘ(Y) |
Dual：200mmｘ60mm ～ 250mmｘ250mm Single：① 50mmｘ60mm～360mmｘ370mm ② 50mmｘ60mm～360mmｘ170mm, φ300mm 厚度：0.1mm～2.5mm （※其他尺寸另外討論） |
| 設備性能 | |
| 生産性 | PCB：Type Dual 20秒/片 ※最佳條件 Wafer：@8in 90秒/片 @12in 115秒/枚 （檢測時間除外） |
| 機械式重複性對位精度 | ±0.01mm |
| 設備規格 | |
| 電源電壓 | 3相 200V～240V Frequency 50/60Hz |
| 氣源(CDA)使用量 | 0.49MPa ： 800NL/min |
| 基板流向 | ①左 → 右 / Left → Right ②右 → 左 / Right → Left |
| 傳送高度 | 地板起算 900±20mm |
| UI語言 | 日文 / 英文 / 中文 / 韓文 |
| 設備重量 | 約2700kg |
| 印刷方向 | 前 ↔ 後（Front ↔ Rear） / 左 ↔ 右（Left ↔ Right） |
| 影像視野 | 13.5mmｘ10.8mm |
| OS軟體 | Windows 10 |
| 設備外型 | Dual type ：（W）3040mm ｘ（D）1800mm ｘ（H）2000mm 不包含三色燈 / monitor / FFU |
| 選配 | |
| Loader & Unloader 搬送系統 Wafer傳送手臂 基板清潔機構 自動翹曲校正機構 FFU・Ionizer |
|

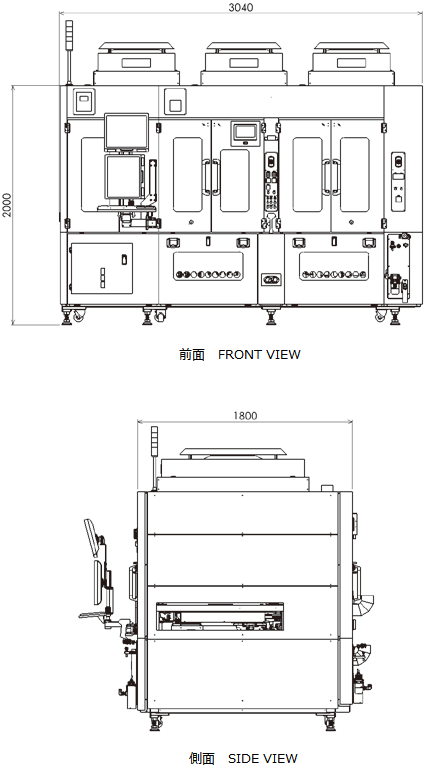

外型圖
