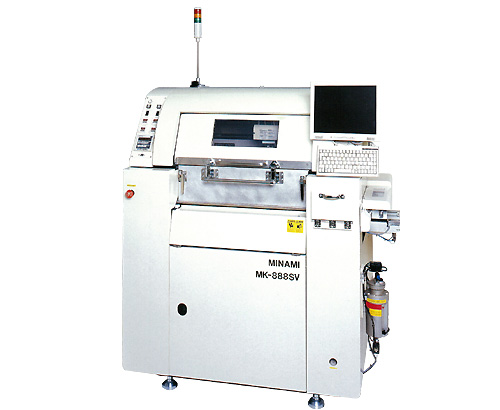

MK-888SV

全自動高速配置視覺認識裝置的網板印刷機
全功能印刷機

產品概要

  • 全規格配置的印刷機
  • 全世界最高水準的印刷定位重複精度(±0.015mm以下、使用圖像認識)可對應BGA錫毬Φ0.2mm、QFP0.3mm間距,以及精緻的圖案。
  • 採用鏇轉式颳刀時,使用8軸的伺服馬達。高精度而穩定控製基本的動作使用精密的軟件控製各軸的動作,縮短基本印刷時間可達到8秒(M型)。
  • 簡單的構造、簡單的操作,不需熟練的操作工。
  • 用戶可根據生產線的設計,選擇基板的流嚮、軌道固定,網板圖案的基準,可針對用戶網板設計狀態,併可與全類型貼片機連接生產。
  • 操作係統軟件採用廣汎使用的 Windows XP係統,可選擇使用 (中文·日語·英語)語言。
  • 採用鏇轉式颳刀可防止錫膏的劣化和減少錫膏的損失量,能提高產品的質量和降低成本。
類型 M L
網板呎吋

(X)600×(Y)550mm
(T)25~30mm

(X)650×(Y)550mm

(X)750×(Y)650mm
(T)25~40mm

(X)29'×(Y)29'

基板呎吋

最小(X)50×(Y)50mm
(T)0.4~2.5mm

最大(X)330×(Y)250mm

最小(X)50×(Y)50mm
(T)0.4~2.5mm

最大(X)460×(Y)360mm

外形呎吋 (D)1235×(W)1570×(H)1572mm (D)1480×(W)2080×(H)1575mm
重量 800kg 950kg
印刷定位重複精度 ±0.015mm以下
使用電源 AC200V 2KVA 50/60Hz
圖像處理方法 多值化圖像定位
基本印刷時間 8秒台(除颳刀移動時間和脫網時間) 11秒台(除颳刀移動時間和脫網時間)
基本固定方法 可採用磁性頂針式頂塊,或加上真空吸著,或Y夾板的併用
標準裝置 加壓脫網裝置
C/V自動軌道調節裝置
伺服控製清潔裝置
對應陶瓷基板軌道
選項 專用生產基板的真空治具
