PLA-400

雷射Reflow PLA-400

特徵

  • 低熱應力可以焊接
     用光束發射局部加熱(基板/晶圓)
  • 實現工件(基板/晶圓)翹曲影響、最小化
     較少的熱壓力(Bump 照射 : < 1 sec, Die 照射 : < 2 sec)
  • 優良的生產率
     快速焊接: < 1 sec laser emission
     各種光束方法/shot options : 30~85 mm (single/global shot)
  • 節省空間
     輕巧尺寸:約1.5m (以往的回焊爐尺寸:約5m)
  • 低成本
     不需要N2

標準規格
UPH 24,000ea
(PCB Size: 240×77.4mm / 138 Unit on PCB / Global 3 Shot)
*UPH depends # of dies or PKG per shot
台面溫度 Max 150℃ (±5℃) ※Pre-Heating
雷射輸出 500 ~ 4,000W
雷射保證 ・Laser Source 5年
・Laser System 2年
均質器光束尺寸 □30mm ~ 85mm (程序可變)
適用元件 ・Single: L : 100~330mm / W : 62~330mm / Up to 12 inch wafer
・Dual: L : 100~330mm / W : Max 110mm
搬送方式 ・基板 : Shuttle, etc.
・晶圓 : Clean robot.
選配
・Beam profiler
・Power meter
・IR Camera
・基板校正機構

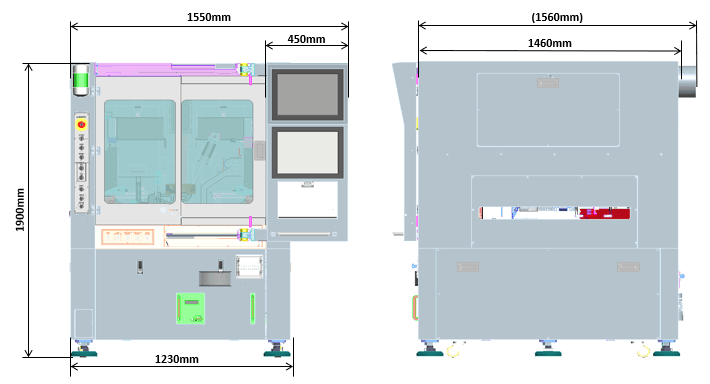

外觀圖

PLA-400外觀圖
