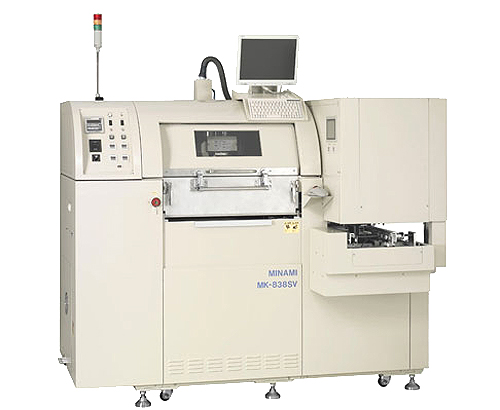

MK-838SV

全自動高速配置視覺認識裝置的網闆印刷機
半導體產業可特定印刷機

產品概要

  • 可對應 8 inch 晶圓
  • 可對應 650mm*550mm 網板
  • 全世界最高水準的印刷定位重複精度(±0.003mm以下、使用圖像認識)可對應CSP錫球Φ0.05mm。
  • 簡單的構造、簡單的操作,不需熟練的操作工
  • 操作係統軟件採用廣汎使用的 Windows XP係統,可選擇使用 (中文·日語·英語)語言。
  • 採用鏇轉式颳刀可防止錫膏的劣化和減少錫膏的損失量,能提高產品的質量和降低成本。
網板呎吋 (X)650×(Y)550mm(T)25~30mm
印刷對象・實例 可對應 8 inch 以下晶圓
IC 用基板
陶瓷基板、模腔式3D基板
FPC薄板 帶連接線框架
各類薄板 玻璃板 MAX:250×330mm
外形呎吋 (D)1215×(W)1870×(H)1572mm
重量 800kg
印刷定位重複精度 ±0.003mm以下
使用電源 AC200V 2KVA 50/60Hz
圖像處理方法 多值化圖像對位
標準裝載 線性標度
客戶特定實例
項目
印刷定位重複精度
圖像方式
傳送方式(軌道式、機械手、晶圓搬運裝置、射形裝置等)
支撑台治具
脫網方式
颳刀印刷方式
颳刀形狀
鏇轉式颳刀(可充入N2)
裝置外形呎吋
各種網板
其他
